Das Konzept

Der CICS Domain Manager ist innerhalb des Domain Transaktion Manager (DTM) eingebettet in die Domain Manager für andere Transaktionsmonitore. Wie in Abbildung zu erkennen, bildet der DTM einen Rahmen für die einzelnen Domain Manager. In ihm sind die allgemeinen Klassen enthalten, die für das Management aller Transaktionsmonitore von Bedeutung sind. System, Transaktion und Programm stellen die wichtigsten Elemente dar und sind auch ohne exakte Kenntnis der Betriebsmittel eines Produktes, für das Management zu identifizieren. Unter dem DTM werden die Spezialisierungen für die konkreten Transaktionsmonitore implementiert, wobei es notwendig sein kann (zum Beispiel bei CICS) zusätzlich nach Plattformen zu unterscheiden. Diese Unterscheidung wäre beispielsweise bei openUTM nicht zwingend notwendig, da dieser bereits eine einheitliche Architektur für alle unterstützten Plattformen hat. Die spezialiserten Klassen für die verschiedenen Plattformen müssten die eigentliche Implementierung, vor allem der Methoden, enthalten, da sonst sehr viel in den verallgemeinerten Klassen implementiert werden müsste. Das hätte den Nachteil, daß bei Änderungen am Konzept der Ressoure Definitionen für eine Plattform, zur Anpassung des Klassenmodells viele der verallgemeinerten Klassen von der Änderung betroffen sind.

Am Beispiel des CICS ist alles oberhalb der Spezialisierungen für die Plattformen nur in Form von abstrakten Klassen sinnvoll, nachdem bereits bei grundlegenden Betriebsmitteln, wie zum Beispiel Verbindungen, verschiedene Konzepte vorliegen, Beziehungen zwischen den Definitionen im System abzubilden.

Die Implementierung des CDM stützt sich zu großen Teilen auf die Klassen des CICS System Manager, da in den SM-Objekten die Management-Information gespeichert ist und Management-Funktionalität bereitgestellt wird. Der Management-Agent des CICS SM, der aus einer Agenten-Transaktion und einem Resource Controller besteht stellt die Management-Information und -Funktionalität über eine DSOM-Schnittstelle bereit. Über einen Object Request Broker (ORB), der bei DSOM auf AIX in Form eines Dämonen (somdd) im System läuft, greift der CDM auf den Resource Controller zu.

Für andere Plattformen als AIX, zum Beispiel OS/2 oder MVS/ESA muß auf einen anderen Kommunikationmechanismus zurückgegriffen werden. Auf OS/2 gäbe es zwar eine Implementierung von DSOM, aber es stehen noch keine Agenten für dieses System zur Verfügung. Für CICS aufMVS/ESA ist bereits ein Management-Agent angekündigt, jedoch ist auf diesem System kein ORB implementiert, so daß die Vermutung naheliegt, daß die Kommunikation zumindest auf MVS/ESA über einen anderen Mechanismus abgewicklt werden muß. Vorschläge für solche Mechanismen finden sich in den Abschnitten und , in denen die Möglichkeiten einer eigenen Implementierung von Management-Agenten für diese Systeme erörtert wird.

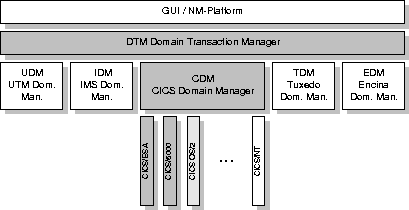

Abbildung: Die Architektur des Domain Transaction Manager
