Möglichkeiten der Schnittstellendefinition

Der Grund für die Verwendung des Java Native Interface war, den Nachrichtenaustausch zwischen den TIS-Komponenten (Admin-Server, Gateway, Gatekeeper) mittels der für diese Umgebung entwickelten IPC-Messages zu realisieren. So mußte eine Schnittstelle geschaffen werden, welche zum einen die Funktionalität des SNMP-Extension Agent (SXA), welcher in der bisherigen Managementumgebung verwendet wird, bietet, andererseits eine leichte Handhabung auf der Seite des JDMK-Agenten ermöglicht. Die Schnittstelle zu den TIS-Komponenten mußte zudem möglichst schmal ausgelegt werden, da aufgrund der häufigen Änderungen, die während der Entwicklungszeit auftraten, eine häufige Anpassung des C++-Source-Codes erforderlich machte. Generell bieten sich für die Kommunikation zweierlei Varianten an:

• Kommunikation über SNMP

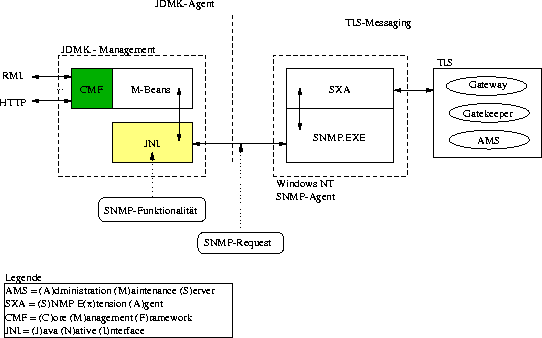

    Bei dieser Variante wird die Kommunikation über den SNMP-Agenten geführt, welcher die SXA.DLL, welche bis jetzt verwendet wird, weiterhin beinhaltet. Die Kommunikation würde dann auf Seite des JDMK-Agenten über SNMP-Aufrufe laufen, die Umsetzung der SNMP-Aufrufe würde dann die Java Native Interface Schnittstelle übernehmen. Eine solche Art der Kommunikation ist in Abbildung 6.5 zu sehen.




  Abbildung: Kommunikation JDMK über SNMP-Requests


  Wie aus der Abbildung ersichtlich wird, ist eine derartige Realisierung nicht nur sehr ineffektiv und umständlich, sondern erfordert zudem die Verfügbarkeit des Windows NT SNMP-Agenten. Den einzigen Vorteil, den diese Variante bietet ist, daß die C++-Seite des TIS vollständig gekapselt sein kann und der JDMK-Agent keine Eingriffe in den C++-Source-Code durchführen muß.

• Kommunikation über IPC-Nachrichten
  Diese Variante ermöglicht es dem JDMK-Agenten, selbst IPC-Nachrichten zu generieren und diese an die entsprechenden Applikationen zu versenden. Dabei kann C++-Source-Code des SXA verwendet werden . Dabei werden die Managementaktionen, welche auf den M-Beans des JDMK-Agenten ausgeführt werden, in IPC-Nachrichten verpackt. Es ist notwendig, daß bei Start des Agenten oder zumindest vor der erstmaligen Benutzung des Interfaces (erste Managementaktion) eine Initialisierung (des Interfaces) durchgeführt wird. Diese Initialisierung besteht in dem Durchlaufen der in Kapitel 4.7 dargestellten ``.mdf''-Datei, die die Management-Knoten enthält und dem simultanen Aufbau einer Baumstruktur, welche diese Knoten darstellt. Wenn nun ein Request auf eine MIB-Variable ausgeführt wird, so bildet die Schnittstelle die übergebene OID auf den entsprechenden Knoten (Dateityp CAsnNode, (vgl. Kapitel 4.7) ab und kann so die Struktur der erforderlichen IPC-Nachricht ermitteln. Mit der Ausführung der Methode BuildVarBind wird schließlich der Request mit Übergabe der jeweiligen IPC-Nachricht ausgeführt und auf Antwort gewartet.

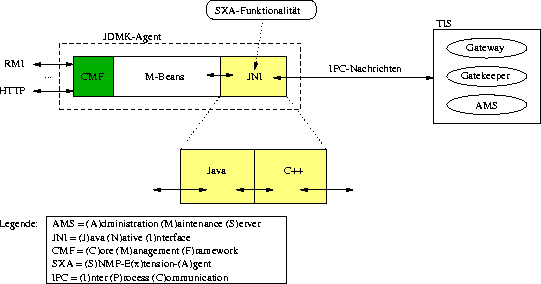

  Die Integration der SXA-Funktionalität in das JNI-Interface ist in Abbildung 6.6 dargestellt.




  Abbildung: Kommunikation JDMK über IPC-Nachrichten


  Obwohl diese Variante einen Mehraufwand in der Implementierung bedeutet, ist sie der ersten unbedingt vorzuziehen. Zum einen kann ein Großteil des Programm-Codes wiederverwendet werden und zum anderen ist nicht die Präsenz des Windows NT SNMP-Agenten notwendig. Auch ist die Kommunikation nicht auf SNMP beschränkt.
