Aufbau der SNMP-Struktur unter JDMK

      Bei der Initialisierung des JDMK-Agenten werden auch die Elemente der MIB bzw. die daraus generierten Klassen initialisiert und ggf. M-Beans der CMF hinzugefügt. Gleichzeitig wird eine von dem JDMK-Agenten verwaltete MIB-Struktur aufgebaut. Das Hinzufügen erfolgt durch die Methode registerNode unter Angabe der OID in String-Repräsentation sowie der Meta-Information für diesen Knoten. Eine Registrierung ist nachfolgend dargestellt:

// Initialization of the "PlatformMisc" group.
// For disabling support of this group, just comment out the section.
//
{
      PlatformMiscMeta meta= new PlatformMiscMeta((SnmpMib)this);
      meta.setInstance(new PlatformMisc((SnmpMib)this));
      root.registerNode("1.3.6.1.4.1.2206.5.1.1.4", (SnmpMibNode)meta);
}

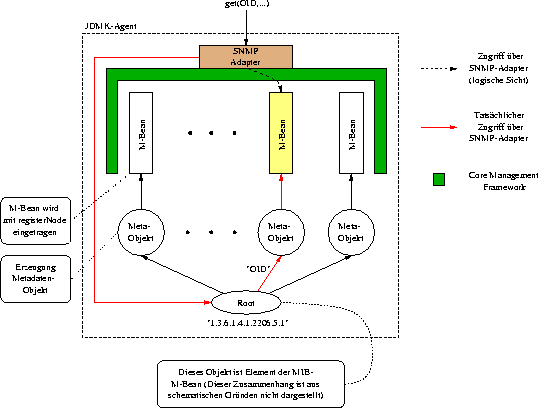

Die MIB-Struktur, welche vom JDMK-Agenten verwaltet wird, ist schematisch in Abbildung 6.4 dargestellt. Die Abbildung zeigt den Zusammenhang zwischen CMF, den Meta-Objekten für SNMP und den M-Beans.
Ein Ausschnitt der TIS-MIB (Stand 2.11.1998) ist in Anhang C zu finden.




Abbildung: Zugriff über SNMP-Adapter
