Beispielmodellierung 2

Die zweite Beispielmodellierung greift einen realen Versuch des Rechnernetzepraktikums auf und versucht eine anschauliche Modellierung. Vorab sei ein grober "Uberblick des Versuchaufbaus gegeben, es wird die erste Gruppe modelliert (5.4). Jedoch wird im folgenden lediglich der VLANSWITCH2 modelliert, da der VLANSWITCH1 lediglich f"ur das IT-Sec Praktikum von Bedeutung ist.



Figure 5.4:   Beispielmodellierung des Netzmanagementversuchs



Figure 5.5:   Beispielmodellierung swnm1
\begin{figure}
 \centerline{

\psfig {file=visio/2_swnm1.eps,width=17cm}

 }
 \end{figure}



Figure 5.6:   Beispielmodellierung pcnm1ov
\begin{figure}
 \centerline{

\psfig {file=visio/2_pcnm1ov.eps,width=17cm}

 }
 \end{figure}



Figure 5.7:   Beispielmodellierung pcnm1prot
\begin{figure}
 \centerline{

\psfig {file=visio/2_pcnm1prot.eps,width=17cm}

 }
 \end{figure}

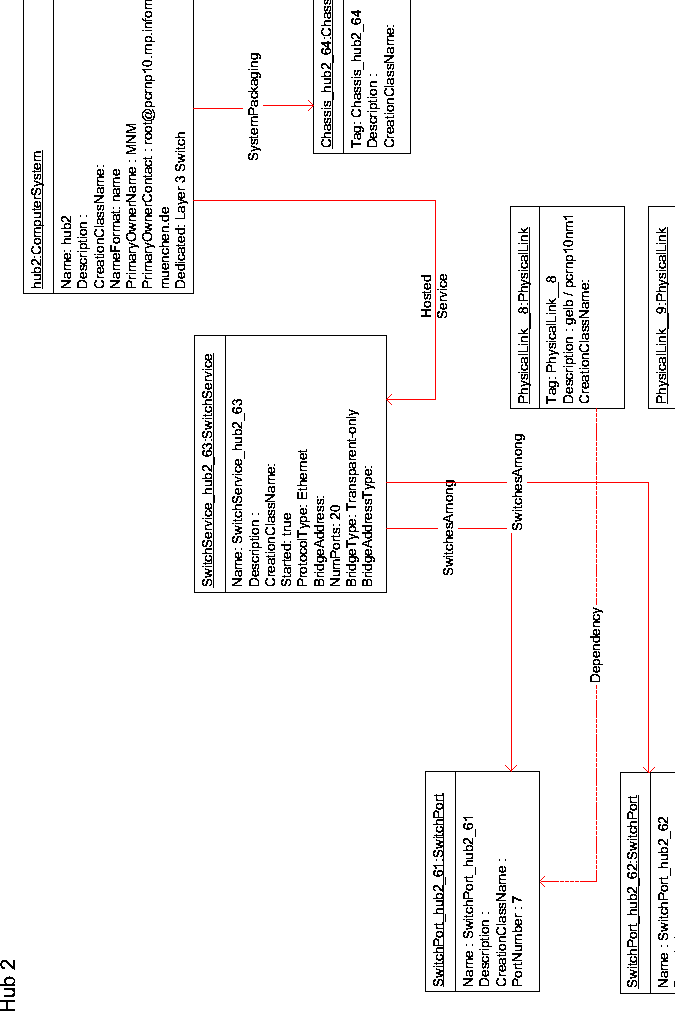

Figure 5.8:   Beispielmodellierung Hub 2
\begin{figure}
 \centerline{

\psfig {file=visio/2_hub2.eps,width=17cm}

 }
 \end{figure}

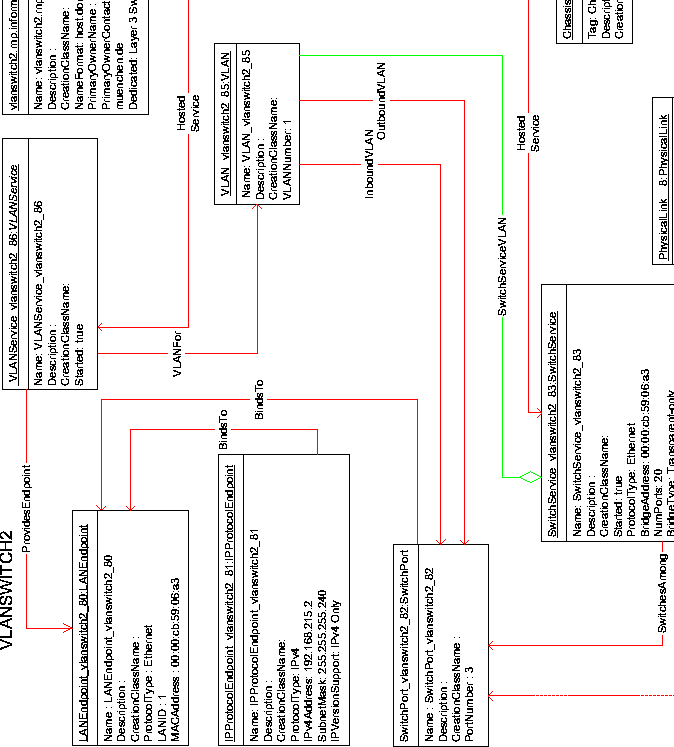

Figure 5.9:   Beispielmodellierung VLANSWITCH 2
\begin{figure}
 \centerline{

\psfig {file=visio/2_vlanswitch2.eps,width=17cm}

 }
 \end{figure}

Es leuchtet ein, dass eine solche Verwaltung der Netzwerktopologie einigen Aufwand mit sich bringt. So bedeutete die Modellierung zweier Hosts verbunden durch einige Switches/Hubs schon einen recht hohen Aufwand. Die Modellierung des Versuchaufbaus erstreckt sich dabei "uber f"unf Seiten, eine einzige Ansammlung von Instanzdiagrammen, eine Praxisrelevanz zeigt ein solches Modell in dieser Form also nicht.
