Einführung in das Objektmodell

In Kapitel 4 sind grundsätzliche Designentscheidungen getroffen worden, die sich auch im Objektmodell wiederspiegeln. So besteht die Architektur für Mobile Agenten aus folgenden Teilmodellen (siehe Abbildung 5.1, vgl. Abbildung 4.1):

• Agentensystem-Modell: die Laufzeitumgebung für Agenten, ist auf der linken Hälfte der Abbildung zu sehen (vgl. Abschnitt 5.2)
• Basisagent-Modell: die Objekte, die den Basisagenten bilden, sind auf der rechten Hälfte der Abbildung zu sehen (vgl. Abschnitt 5.3)
• Schnittstelle zwischen den beiden Teilmodellen: die im mittleren Teil der Abbildung sich befindenden Objekte Migrate und MigrateInfo, sowie die Objekte AgentManager und Agent bilden die Schnittstelle

Damit das Agentensystem und die Agenten die Vorteile von CORBA nutzen können (vor allem die symmetrische Kommunikation untereinander) werden sie als CORBA-Objekte realisiert. Beide Teilmodelle besitzen IDL-Schnittstellen, die oberen Teil in Abbildung 5.1 zu sehen sind. D. h., daß jedes Agentensystem und jeder Agent seine Dienste über eine IDL-Schnittstelle anbietet.

Anmerkung:
In den folgenden Abschnitten wird zur einfacheren Darstellung und Erklärung folgender Sachverhalt nicht völlig exakt erläutert:
Java-Klassen implementieren IDL-Schnittstellen nicht direkt, sondern nur im übertragenen Sinne. Aus einer IDL-Schnittstelle wird eine Java-Schnittstelle generiert, und diese wird dann von der entsprechenden Java-Klasse implementiert. Im Abschnitt 6.1 wird die exakte Vererbungshierarchie nachgereicht.

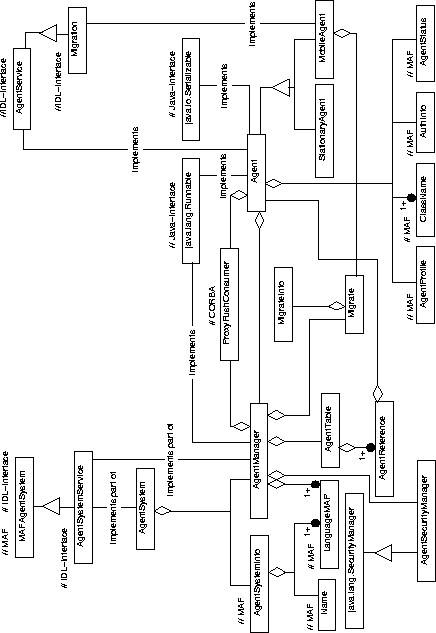

Abbildung: Mobile Agent System Architecture - Gesamtübersicht

Beide Teilmodelle werden ausgehend von den jeweiligen IDL-Schnittstellen vorgestellt.
Hinweise zur Syntax:

• IDL-Schnittstellen beginnen mit einem Großbuchstaben und sind in kursivem Typewriter geschrieben
• Java-Schnittstellen und -Klassen beginnen mit einem Großbuchstaben und sind in Typewriter geschrieben
• Methoden beginnen mit einem Kleinbuchstaben
• Attribute beginnen mit einem Underscore '_', gefolgt von einem Kleinbuchstaben
